概述：
B、X系列擺線針輪減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。
一、B、X系列擺線針輪減速機產品特點
1. 傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569；三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合，速比達到指定大。
2. 傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90%--95%。
3. 結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。
4. 故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。
5. 運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。
6. 拆裝方便，容易維修。
7. 過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。
二、B、X系列擺線針輪減速機技術規格
1 機型號:
按傳動比分為:一級、二級、三級。
一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。
兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。
三級有8種機型：420，742，842，853，953，1063，1174，1285。

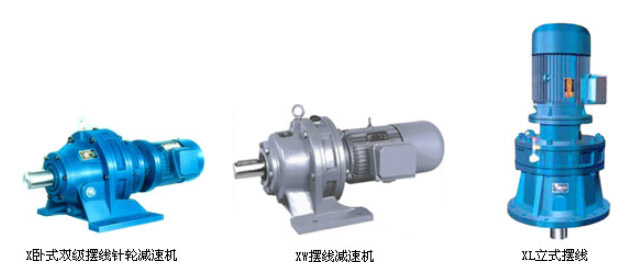

按結構型式分為：臥式、立式、雙軸型、直聯型四種。
2、傳動比：
一級減速的傳動比有：9，11，17，21，23，25，29，35，43，47，59，71，87。
兩級減速的傳動比有：99，121，187，289，319，385，473，493，595，649，731，841，1003，1225，1505，1849，2065，2537，3045，3481，5133。
三級減速的傳動比有：5841-658530
功 率： 0.18~55kW
扭 矩： 80~22000N.m
傳動比： 9~7569
備 注： 可底腳、法蘭安裝可配各類電機或雙軸型
詳細內容：

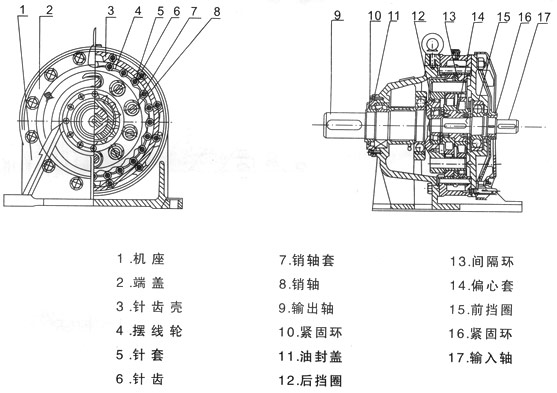

1、結構原理：行星傳動,采用擺線輪與針齒內嚙合, 形成少齒差內嚙合減速機構，把輸入轉速同軸 反向傳出并進行減速。
2、 特點：速比高,采用行星傳動原理體積小，無 軸向力。
3、 安裝型式和輸出方式：底座式、法蘭式、實心 軸輸出。
4、 輸入方式：直聯電機、實心軸、法蘭式輸入。
5、 減速比：一級9~87、二級99~5133。
6、 平均效率：一級90%、二級88%。
訂貨須知：
一、①B、X系列擺線針輪減速機產品名稱與型號是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的B、X系列擺線針輪減速機型號，請按擺線針輪減速機型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
